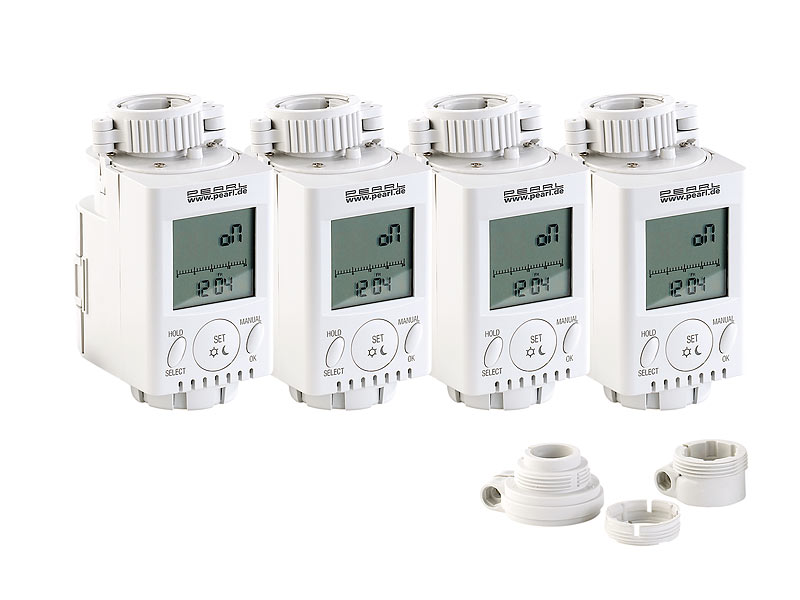

NX-5151-919 4er-Set Programmierbare Heizkörper-Thermostate
Erhöht den Komfort, spart gezielt Heizkosten: Elektronische Heizkörper- & Temperatur-Steuerung. Einfache Installation.
Sparen Sie ab sofort bares Geld, ohne auf Wärme und Behaglichkeit zu verzichten! Heizen Sie nur, wenn es im Raum wirklich nötig ist.Die programmierbaren Heizkörper-Thermostate sorgen dafür, dass Ihre Zimmer zur gewünschten Zeit kuschelig warm und zu nicht genutzten Zeiten etwas kühler sind. So können Sie leicht bis zu 30% Ihrer Energiekosten einsparen. Das sind z.B. in einem Einfamilienhaus im Jahr locker mal 250 Euro und mehr.
Sparen Sie wertvolle Energie, z.B. wenn Sie arbeiten gehen, im Urlaub sind, beim Lüften oder nachts. Mit den Aufsteck-Thermostaten rüsten Sie Ihre Heizkörper im Handumdrehen um. Ohne Wasser abzulassen oder in die Heizanlage einzugreifen.
Selbst für technisch unerfahrene Nutzer ein Kinderspiel: Einfach die alten Thermostate gegen die neuen programmierbaren Modelle austauschen. Speichern Sie mit wenigen Handgriffen Ihre persönlichen Tages- und Wochenprogramme für die Wunschtemperatur ein. Dabei sind bis zu 24 Schaltpunkte pro Wochentag frei einstellbar.
Die gut ablesbaren Displays zeigen Ihnen die Temperatur- und Zeiteinstellungen sowie den aktuellen Status an. Öffnen Sie die Fenster zum Lüften, erkennen Ihre Komfort-Heizkörperthermostate den Temperaturabfall und senken die Heiztemperatur ab, um Energie zu sparen.
Zusätzliche Merkmale wie die Urlaubs- und Frostschutz-Funktion oder das Kalkschutz-Programm bieten Ihnen viel weiteren Spar-Komfort.
- Großes, übersichtliches Display für Temperatur, Heiz-/Absenk-Zeiten, Status
- Passt auf alle gängigen Heizkörper-Ventile
- Einfache Selbstmontage ohne Wasser abzulassen
- Einfach, intuitiv zu bedienen: Heiz- und Absenktemperaturen für jeden Wochentag frei programmierbar, bis zu 24 Schaltpunkte pro Tag
- Wählbarer Temperaturbereich: 5 °C bis 30 °C (in 0,5-Grad-Schritten)
- Jederzeit manuelles Regulieren der Temperatur und Hold-Funktion
- Automatische Sommer-/Winterzeit-Umstellung
- Weitere Komfort-Extras: Fenster-offen-Erkennung (automatische Absenkung bei Temperaturabfall), Urlaubsfunktion (dauernde Absenkung bei längerer Abwesenheit), Frostschutz-Funktion (Schutz vor Einfrieren bei sehr tiefen Temperaturen), Kalkschutz-Programm (bewegt periodisch das Ventil, um ein Verkalken des Antriebs zu verhindern)
- Stromversorgung: 3 Batterien Typ AA Mignon
- Lange Batterie-Lebensdauer
- Maße: 53 x 73 x 113 mm
- Inklusive Adaptern für Danfoss-Ventile (RA, RAV, RAVL) und deutscher Anleitung
Vom Lieferanten empf. VK: € 51,60
Bezugsquelle Deutschland: Artikel ausgelaufen. Ähnliche, neue Artikel finden Sie hier: Elektronik-Heizkörper-Thermostat
Nur € 9,98 pro Thermostat.
Themen-Wolke rund um Programmierbarer Heizkörperthermostat
Elektronische Energiespar Thermostatventile • Heizkörperthermostate • Thermostatregler • Thermostatregler für Heizung • Heizkörper-Thermostatköpfe • Thermostatventile Heizkörper • Raumthermostate • Thermostate Heizung digital • Thermostatköpfe • Thermoelemente • USB-Netzteile für Steckdose • Thermostat-Heizkörperventile • Programmierbare Thermostate • Thermostatköpfe elektronisch • Heizkörper-Thermostate programmierbar • Thermostatköpfe Heizkörper digital • Temperaturregler • Heizung Thermostate elektronisch • Elektronische Thermostate zum Senken der Heizkosten Adapter Anschlüsse Raumtemperaturen
digitale • Raumthermostate mit Boost-Funktion • Elektische Heizungs Ventile • Programmierbare Heizkörperthermostate mit Bluetooth • Heizkörper-Thermostatventile • Heizkörperthermostate mit automatischen Nachtabsenkung, Temperatursturzerkennung • Thermostatköpfe für Zentralheizungen • Thermostat-Köpfe • Heizkörper Thermostate • Thermostatköpfe Heizung • Digitale Heizungsregler • Universalheizkörper Bad-Heizkörper Ventilheizkörper Badheizkörper • Mini-USB-Handnähmaschinen • Heizungsventilantriebe • Heizkörperregler • Wandheizungen Badezimmer Wandheizkörper Zuhause zu Hause Daheim Häuser Wohnungen • Heizung Thermostate • energiesparende Heizen Temperaturregelungen thermostatische Sensoren Programmierungen • Thermostatköpfe Heizkörper • Temperaturregler für Heizungen • Programmierbare Heizkörper Thermostate • Elektrische Regler für Heizungen • Heizungsthermostate • Thermostate zur Heizungssteuerung • Elektronik-Heizkörper-Thermostat • Regelbare Heizungs Thermostate • Thermostatköpfe Heizkörper Regler • Raumtemperaturregler
- Kundenbeitrag** vom 29.12.2016 von T. B. aus Stolzenau
- Bin sehr zufrieden damit lässt sich so einfach bedienen und anbauen man kann er sagt die Temperatur einstellen die man haben will und auch einspeichern nach Zeitablauf bin.
- Kundenbeitrag** vom 13.11.2016 von B. S. aus Hennef
- Funktioniert super. Endlich haben alle Räume die Temperatur zur richtigen Zeit.
- Kundenbeitrag** vom 08.01.2016 von M. K. aus Karben
- Gut für einen technikaffinen Junggesellenhaushalt
- Frage (03.01.2014) Lässt sich der PEARL programmierbare Heizkörper-Thermostat bereits einrichten, bevor er an einen Heizkörper montiert wird?
- Antwort: Vor der Montage kann der PEARL Heizkörper-Thermostat noch nicht programmiert werden.
- Frage (16.12.2013) Was ist zu beachten, wenn das PEARL programmierbare Heizkörper-Thermostat nicht aufgeschraubt werden kann?
- Antwort: Bitte schrauben Sie das PEARL programmierbare Heizkörper-Thermostat gerade auf, da ansonsten das Gewinde nicht greift.
- Frage (02.12.2013) Was ist zu tun, wenn das PEARL programmierbare Heizkörper-Thermostat nicht wie vorgesehen programmiert werden kann bzw. funktioniert?
- Antwort: Bei einer Überprüfung der PEARL programmierbaren Heizkörper-Thermostate in unserem Haus konnte keine Fehlfunktion festgestellt werden. Bitte lesen Sie die mitgelieferte Anleitung sorgfältig. Die Programmierung und Funktion der Heizkörper-Thermostate wird ausführlich/bebildert erläutert.
- Frage (02.12.2013) Welche Bedeutung hat die Fehlermeldung "E2", die gegebenenfalls vom PEARL programmierbaren Heizkörper-Thermostat ausgegeben wird?
- Antwort: Die Fehlermeldung "E2" deutet darauf hin, dass die Kontrolleinheit des PEARL programmierbaren Heizkörper-Thermostats die Verbindung zum Ventiltreiber verloren hat. Bitte stellen Sie sicher, dass die Montage des Heizkörper-Thermostats korrekt/gerade vorgenommen wurde. Demontieren und Montieren Sie das Heizkörper-Thermostat gegebenenfalls einfach neu.
- Frage (29.11.2013) Wie kommt man beim PEARL Programmierbaren Heizkörper-Thermostat in den Menüpunkt "Frühstart"?
- Antwort: Halten Sie die SET-Taste des PEARL Programmierbaren Heizkörper-Thermostats 3 Sekunden lang gedrückt, um in den Einstell-Modus zu gelangen.
- Frage (21.11.2013) Kann das PEARL programmierbare Heizkörper-Thermostat auf Ventile von Heimeier, Junkers und/oder anderen Herstellern aufgeschraubt werden?
- Antwort: Das PEARL programmierbare Heizkörper-Thermostat passt grundsätzlich auf alle gängigen Heizkörper-Ventile mit dem Anschluss M30x1,5. Nur Adapter für Danfoss-Ventile werden dem Artikel mitgeliefert.
- Frage (11.11.2013) Was bedeutet die Fehlermeldung "E3" am PEARL programmierbaren Heizkörper-Thermostat?
- Antwort: Die Fehlermeldung "E3" am PEARL programmierbaren Heizkörper-Thermostat hat mehrere Bedeutungen. Diese können Sie in der Anleitung auf Seite 25 einsehen.
